小型化電抗器需求激增：如何在緊湊空間中保持性能？

隨著新能源、5G通信、數據中心等行業的爆發式增長，小型化電抗器的市場需求正以 年均15%的速度激增（MarketsandMarkets 2023年數據）。然而，在追求緊湊設計（體積縮小 40%-60%）的同時，如何維持電抗器的效率、散熱與可靠性，成為全球制造商的核心挑戰。根據IEC 62025（高頻電感器標準）與IEEE 1812（電磁元件設計指南），小型化電抗器的性能優化需從 材料革新、熱管理、結構設計三方面突破。

本文結合國際案例與技術標準，系統性解析小型化電抗器的關鍵技術路徑，助力企業在有限空間內實現 效率提升20%與溫升降低15℃。

1.小型化電抗器的性能挑戰與核心需求

●高頻化趨勢下的效率瓶頸

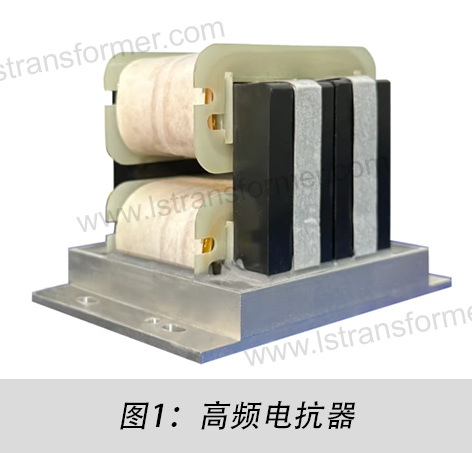

高頻電力電子設備（如光伏逆變器、電動汽車充電樁）都會要求電抗器工作在 20kHz-1MHz 頻段，但傳統硅鋼片在高頻下鐵損激增，無法適應高頻線路，導致電抗器的效率下降。例如，中國一儲能系統電抗器在 100kHz時鐵損占比達60%，效率從98%驟降至85%，溫升也超 IEC 62025限值。

●緊湊空間中的散熱難題

小型化設計也會導致散熱面積減少50%以上，而若熱密度（單位體積功耗）超過5W/cm3，局部溫升過高將引發絕緣老化。歐洲一5G基站電抗器就因散熱不足，運行2年后絕緣電阻下降70%，故障率提高3倍之多。

●機械應力與振動風險

高頻開關電流會引發電磁力振動，而小型化電抗器的機械結構允差（即各部件允許的尺寸偏差或位置偏移范圍）又極小，僅為0.1-0.3mm（傳統型號為1-2mm）。所以這就導致小型化電抗器產生的振動風險更大，其中包括：

●磁芯開裂：高頻振動會使磁芯材料疲勞積累，美國一電動汽車的車載電抗器就車載振動導致磁芯開裂，而引發短路電流直接擊穿MOSFET模塊，損失50萬美元。

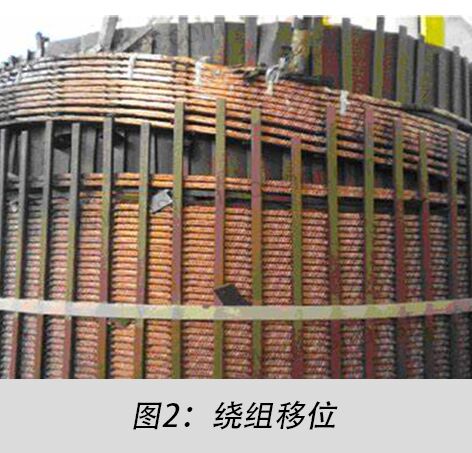

●繞組位移短路：振動會導致繞組間絕緣間距縮小至<0.5mm，而局部電場強度一旦超過30kV/mm（空氣擊穿閾值），就會形成放電通道，導致短路穿擊。

●連接件松動：螺栓或焊點在高頻振動下容易失效，一儲能系統電抗器因端子松動而導致接觸電阻激增300%，溫升失控。

二、關鍵技術路徑：從材料到智能監控

●高頻磁性材料革新：非晶與納米晶的突破

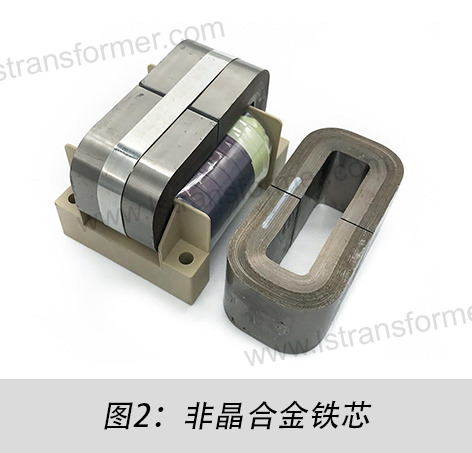

●非晶合金：原子無序排列可以消除磁疇邊界，使磁滯損耗降低70%，同時其體積也可比硅鋼電抗器縮小50%；

●納米晶合金：晶粒尺寸10-20nm可以顯著抑制渦流損耗，減少60%左右。Hitachi Metals的Finemet FT-3K系列在1MHz下，其渦流損耗減少60%，適用于MHz級高頻場景。

●三維集成與多層繞組設計

●立體卷繞工藝：通過層間絕緣薄膜（厚度0.05mm）實現繞組堆疊密度提升30%，電流分布更均勻，銅損也可減少15%左右。

●分布式氣隙布局：在磁芯中嵌入微型氣隙（尺寸0.1-0.5mm），可降低局部磁通密度20%，避免飽和風險，同時減少振動傳遞。

●數據驗證：非洲一數據中心的電源模塊采用三維集成電抗器后，功率密度達200W/in3，溫升穩定在65℃以下（傳統設計為85℃）。

●高效熱管理技術

●嵌入式熱管：銅熱管（導熱系數為398W/m·K）直接嵌入到磁芯與繞組間隙，電抗器的散熱效率能提升40%左右。

●相變材料封裝：采用石蠟基復合材料（相變溫度60-80℃），吸收瞬態熱量并延緩溫升。北美一5G基站電抗器應用后，峰值溫升瞬間降低12℃。

三、典型案例

總結：小型化與高性能的平衡之道

小型化電抗器的本質挑戰是高頻損耗過多、散熱面積有限與機械強度過低的多目標優化。通過納米晶材料降低鐵損和三維集成設計提升空間利用率，企業可在緊湊空間內實現性能突破，同時滿足IEC與 AEC-Q的嚴苛標準。在全球化競爭與碳中和目標驅動下，這一技術路徑不僅是產品升級的核心，更是搶占高端市場的戰略選擇。
