 變壓器過熱影響使用壽命？

—溫升機制與智能散熱方案解析

工業變壓器過熱問題每年導致全球企業損失超 120億美元。據國際電工委員會（IEC）研究，繞組溫度每超過額定值 8°C，變壓器壽命縮短 50%。中國工信部《變能效提升計劃（2023-2025年）》更將溫升限值（如繞組≤98°C）納入強制標準。本文結合 IEEE C57.91熱老化模型 與全球工業案例，解析過熱對壽命的摧毀機制，并揭示智能散熱技術的降本路徑。

1.過熱如何摧毀變壓器壽命？—從絕緣老化到熱擊穿

●絕緣材料的熱劣化：溫度會影響絕緣材料的使用壽命，如溫度每升高6℃，A級絕緣材料（如環氧樹脂）壽命縮短50%。而當繞組溫度從90℃升至105℃，壽命從20年降至5年。

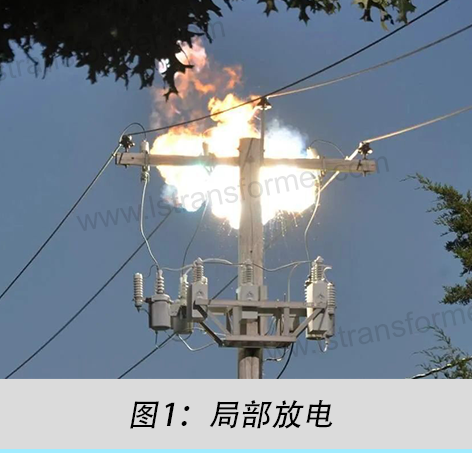

●局部放電（PD）：高溫加速絕緣材料裂解，產生微氣隙引發局部放電。根據 IEC 60270標準，PD活動在110℃時激增300%。以中國一鋼廠為案例：因冷卻系統故障，熱點溫度達118℃，半年內發生繞組擊穿，更換成本18萬美元，停產損失52萬美元。

●油質劣化：油浸式變壓器中，頂層油溫每升高8℃，氧化速度就會翻倍，而隨之帶來的酸值超標會導致散熱效率下降30%，形成溫升惡性循環。

2. 溫升機制解析：從損耗源頭抑制過熱

（1）銅損（I²R）：銅損是電流流經變壓器繞組時，因?qū)w電阻產生的焦耳熱損耗，該損耗直接轉化為熱量，導致繞組溫度升高。

以630kVA變壓器(額定電流909A)為例，其在負載率85%(772A)下運行，繞組電阻R=0.015Ω，日運行24小時。P_cu=772²×0.015×24×10^?3=552kWh/日。 年損耗電費達12萬元（按0.6元/kWh），同時產生15℃的額外溫升。

而抑制需從材料優化、負載管理與系統補償切入：

●導體材料升級：以銅繞組替代鋁繞組，電阻率降低 68%(R_Al/R_Cu=1.68)，越南一金屬加工廠改造后，銅損減少64%，年省電費8.5萬元，溫降9°C；

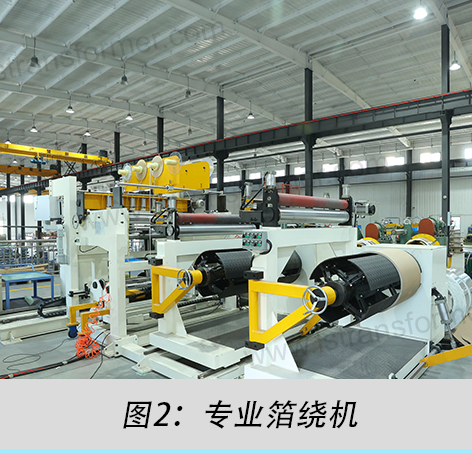

●箔式繞組：用扁平銅箔替代傳統圓線，交流電阻降低15%-20%（趨膚效應公式：R_ac=R_dc*(1+)），中國一汽車廠實測溫升下降5°C；

●動態負載調控：通過SCADA系統將負載率穩定在 40%-60%（避免I² R非線性增長），某化工廠綜合損耗率下降 9.3%；

（2）諧波附加損耗：諧波會導致趨膚效應和渦流損耗，附加損耗公式： 其中，h為諧波次數，I_h為諧波電流。非洲一數據中心因5次諧波含量28%（THD=32%），附加損耗增加25%，日均溫升提高9℃，年電費額外支出4.8萬元。

降損措施：

●APF有源濾波：APF濾波器可實時檢測諧波分量，通過IGBT逆變器生成反向諧波電流抵消。

馬來西亞一在安裝施耐德AccuSine濾波器后，總諧波畸變率（THD）從32%降至5%，日均溫升降低 7℃，年節省電費 4.8萬元。同時在抑制諧波后，變壓器溫升會得到降低，設備壽命可延長3-5年左右。

●電源質量監控：該系統可以實時監測諧波含量，觸發預警并自動調整負載，中國一半導體廠在部署該系統后，因諧波導致的故障率下降 40%，維護成本減少 2.1萬元/年。

（3）鐵損待機耗電：鐵損是變壓器空載時的固定損耗，由磁滯損耗和渦流損耗構成，傳統硅鋼片空載損耗占額定功率1.2%，以315kVA變壓器為例，其年度空載耗電約為2萬度，占比溫升為 8°C。

降損措施：

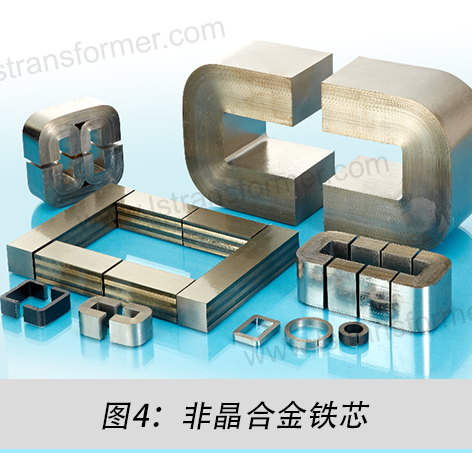

●非晶合金鐵芯：非晶態合金原子無序排列，磁滯損耗系數（K_h）僅為硅鋼的 20%-30%，渦流損耗因高電阻率和超薄片厚（25-30μm）減少60%-70%。

●激光刻痕硅鋼：通過激光在硅鋼表面刻蝕微米級溝槽，磁疇尺寸從5-10mm細化至0.1-0.3mm，磁化反轉更均勻，磁滯損耗減少25%-35%。

●氮?dú)饷芊饫鋮s：在變壓器油箱內充入氮?dú)猓种朴鸵貉趸?，散熱效率提?/span>40%。

3. 智能散熱方案：從被動應急到主動防御

智能散熱方案通過物聯網溫控系統，構建變壓器過熱的主動防御網絡：

●光纖測溫：采用±0.5°C精度的傳感器實時監測熱點溫度，結合云端算法預測溫升趨勢，形成“監測-預警-調控”閉環。

●云端預警：基于負載電流、諧波含量和環境溫濕度數據，構建LSTM神經網絡模型，預測誤差<2°C，提前 48小時 觸發冷卻系統聯動。

總結：三管齊下破解過熱困局

   變壓器過熱不僅會加速絕緣老化，還可能會導致熱穿擊等后果，從而減損變壓器的壽命。所以，一方面使用者可以根據溫升機制，在銅損、鐵損等源頭方面降低過熱風險；另一方面，采用合適的智能散熱方案，主動防御變壓器過熱的風險。
